目前業界最常使用音壓計作為測量工具,單位為mv,一般28khz為10mv,40kh為15mv,80khz以上常超過50mv以上,也可利用錫箔紙平鋪于水面觀查錫箔紙孔蝕及分布情形藉以觀察強度,也可使用比重法觀察洗淨效果。
超音波發振機原理係利用電路產生振盪訊號,將訊號放大而推動超音波換能器;而超音波換能器會將電能轉變為機械振動能量,借由各種物體的傳導把能量傳到目標點。此高速振動的能量可應用於工業生產等各種領域。
超音波清洗機主要利用振動元件產生超音波頻率的振盪,一般常使用電歪振動子作為振動之元件,其材料為鉻酸鉛與鈦酸鉛混合之瓷器燒結體,一般稱為PZT振動子,別取鉛(Pd)、鉻(Zr)和鈦(Ti)之英文第一個字母組成。使用時在其銀電極上,加上高週波電流,此電流的頻率與PZT 振動子之共振頻率相同,引起振動子共振而產生超音波,一般所用之PZT壓電陶瓷約為55%的PbZrO3與45%的PbTiO3的固溶體,其擁有很高的能量轉換效率,且於廣泛溫度-200℃至+200℃範圍內可穩定產生振動。
清洗小零件物品時,常使用清洗籃,由於清洗籃會引起超音波衰減,一般清洗籃網孔至少為10mm以上,其超音波穿透力較佳。
因為超音波會有洗淨死角,上下擺動可此洗淨效果平均。
一般功率設計會以每公升8-10w設計,例如水槽為600mm*500mm*500mm,則此水槽容積為150公升,那超音波功率為1200W至1500W即可。

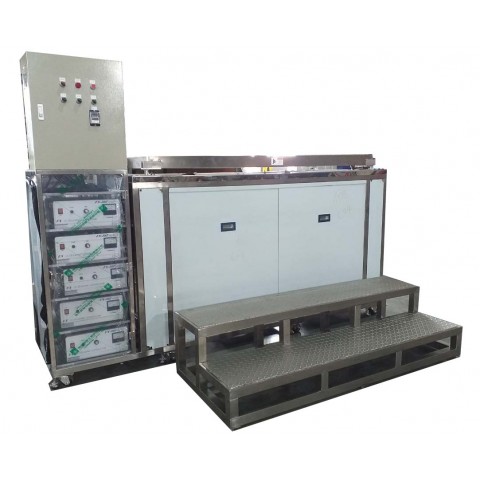

產品規格 | |
輸入電壓 | AC220V 三相/50-60HZ |
機型 | 雙頻超音波清洗機 28KHZ&56KHZ/2400W FX-CE-A-3 |
全負載電流 | 41A |
PLC人機控制 | 可28KHZ 或 56KHZ單頻使用或 28KHZ 和 56KHZ雙頻交換使用 |
投入式超音波振盪器 | 28KHZ&56KHZ/1200W*2 |
水槽內槽尺寸 | 500*500*510 125L(水槽底部傾斜設計以利排放) |
加熱功能 | 5KW加熱裝置*2(SUS加熱系統) |
溫度控制 | 數位式溫控0-99度 |
時間控制 | 數位式計時0-99小時 |
液位控制 | 低液位時斷電控制 |
溢流裝置 | 1 1/2"排放管 |
重置開關 | 清洗製程重置開關 |
FX-502 爆洗型掃頻 超音波主機 |
功率調整:強度20%-100%無段調整,滿足各種產品洗淨需求。 輸出顯示:10A安培表顯示,功率強弱讀取方便。 散熱設計:風扇冷卻,對流順暢 爆洗功能:可自動切換洗淨頻率(±500HZ),達到清淨無死角。 警報系統:內部過熱保護 軟啟動功能:防止瞬間啟動電流過載。 |
附件 | SUS槽蓋,SUS網架,SUS清洗籃,傳輸線,隨身碟(內附操作手冊和PLC檢測手冊) |
